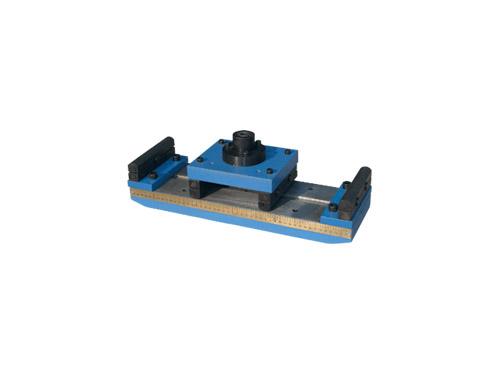

混凝土抗折裝置
一．用途：混凝土抗折裝置又稱混凝土抗折夾具，它與萬能機配合是混凝土試驗中必不可少的一種試驗機具。**實驗機測定水泥混凝土抗折強度、劈裂抗拉強度。。
二．主要技術參數
1．最大抗折負荷100KN
2．最大劈裂抗拉負荷300KN
3．抗折標準夾輥直徑φ30mm
4．上、下夾輥間凈距離172mm
三．結構（見圖）
  本夾具主要由下夾具座（4）、上夾具座（15）、標準夾輥（7）（10）、抗劈裂夾具上下壓條（8）等組成。下夾具座通過定位銷（1）、墊圈（2）固定在壓力機活塞上，上夾具座通過上支座（16）、菱形銷（17）及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上。
四．使用與維護
做抗折實驗時，按以下步驟安裝：
  1. 擰松壓力機橫梁上兩個內六角螺釘，拆下上壓力板，定位銷留在橫梁上，裝上菱形銷（17）及上支座（16），用兩內六角螺釘固定緊。
2. 拆下壓力機上下壓板、凹球座、防塵罩，換上本套下夾具，墊圈（2）套在活塞上，銷上定位銷（1），裝上下夾具座，防塵罩用原機上的箍圈固定在油缸外側。將兩個導向柱（20），調整好距離，用螺母鎖緊。
3. 抗折試驗可對100×100×450mm、150×150×550mm兩種試塊進行試驗，混凝土抗折裝置生產廠家質優當試驗100×100×450mm試塊時，將下夾具座上左標準輥（7）及輥座（6）、右標準輥及靠銷（18）移至內側相應位置（輥間距為300mm），將上夾具座上左右標準輥（10）、彈簧（13）、彈簧上下吊鉤（9）（14）移至內側相應位置（輥間距為100mm），然后固定好，即可試驗。
4. 做150×150×550mm 試塊試驗，將下夾具座上左標準輥及輥座、右標準輥及靠銷移至內側相應位置（輥間距為450mm），將上夾具座上左右標準輥、彈簧、彈簧上下吊鉤移至內側相應位置（輥間距為150mm），然后固定好，即可試驗。
5. 做劈裂抗拉試驗時，將上夾具座上的左右標準輥及輥柱（12）取下，裝上上夾具條，用螺釘固定好，即可試驗。
