一、概述

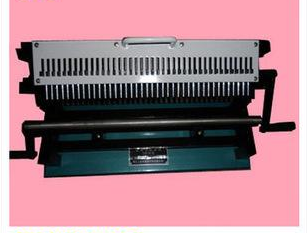

DB-40型連續式鋼筋標距儀（又稱多點式鋼筋打點機、鋼筋標點機或鋼筋打印機），按GB228拉力試驗標準的要求檢測直徑6-32mm各種規格的鋼筋延伸率而打引標距，是拉力試驗機的必配設備，是鋼筋拉伸試驗前標定鋼筋長度尺寸的儀器。連續式鋼筋標距儀可用于型鋼、圓鋼、扁鋼、鋼管及其他有色金屬材料打標點記號，供抗拉試樣之用。該機具有打印清晰，構造精密，標距準確，使用方便，效率高，打點準確等特點。
二、主要參數
1、打印標距：5mm、10mm±0.15mm
2、每次可打標點：40個
3、打印深度：0.3mm
4、平臺有效行程：350mm
5、全長：400mm
6、相對偏差：±0.5%
7、標點尖端硬度：≥RC55
8、外形尺寸：630*290*300mm
9、重量：35KG
三、連續式鋼筋標距儀結構
由底座、滑動平臺、夾緊裝置，齒及齒條（或螺桿及螺母）傳動機構和凸輪傳動機構等結構組成了連續式鋼筋標距儀。
四、操作方法
1、根據打印標距，松開打印總成兩端的標距變換螺絲，連續式鋼筋標距儀（多點式鋼筋打點機）生產廠家質優錐桿套移向左端為5ｍｍ，移向右端為10ｍｍ，然后擰緊螺絲。
2、左手提高度調節手柄，右手向左搬起提升手柄，把鋼筋試樣放入V形槽內（螺紋鋼直線邊向上），擰緊鋼筋固定螺絲。
3、轉動手輪，使用打印總成移動到左端放下提升手柄，使錐桿落到最低處，調整高度調節手枘，使鋼錐接觸鋼筋，然后再繼續下調1~2ｍｍ。
4、順時針搖手輪，隨著立桿的轉動，帶動打印總成，陸續在鋼筋上打出5、10ｍｍ的標距。
5、打印完畢后，提起錐桿，擰松鋼筋固定螺絲，取下鋼筋。
6、逆時針轉動手輪，打印總成移到左端，準備下一試樣。
五、注意事項
1、使用時，儀器應放平穩。
2、左行時，必須將錐桿堤起，否則易損壞打印總成。
3、調節高度手柄時，不要下調太多，否則容易打斷錐頭或打印不深。
4、儀器應保持清潔，滑動部分及絲桿應常加注潤滑油。
