混凝土抗劈裂夾具
一、概述
 本夾具是根據國標T0560-2005普通混凝土力學性能試驗方法標準制作而成.混凝土的劈裂抗拉強度實驗采用立方體或圓柱體試件，在試件的中心平面內，作用均勻分布的壓力，使外力作用的豎向平面內產生近似均布的拉應力，該拉應力可以根據彈性理論計算出來。我國采用150mm*150mm*150mm的立方體作為標準試件。

二、技術參數
混凝土抗劈裂夾具分為兩種。

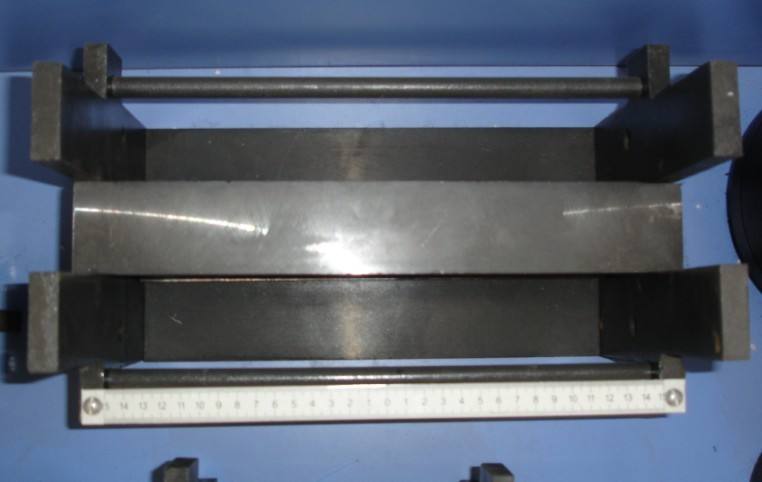

 一種是圓柱體，做直徑150mm×300mm的圓柱體標準試件(或直徑100mm×200mm非標準試件)的劈裂抗拉強度試驗。（前三個圖是圓柱體混凝土抗劈裂夾具）
圓柱體混凝土抗劈裂夾具技術參數：
1.支架最大墊塊:50mm×20mm
2.支架左右檔寬度:151mm,101mm
3.長度:305mm
4.凈重：25Kg
5.適用機型：通用型，可在各廠生產的萬能機、壓力機上使用
6.試件尺寸：滿足直徑150mm×300mm的圓柱體標準試件(或直徑100mm×200mm非標準試件)

 一種是立方體，做150mm的立方體標準試件(或邊長為100mm非標準立方體試件)的劈裂抗強度試驗。（后三個圖是立方體混凝土抗劈裂夾具）
立方體混凝土抗劈裂夾具技術參數：
1、支架最大墊塊:75mm×20mm
2、外形尺寸(長x寬x高):250x210x220mm
3、凈重：14.5Kg
4、適用機型：通用型，可在各廠生產的萬能機、壓力機上使用
5、試件尺寸：滿足邊長為100mm 、150mm立方體試件

三、試驗步驟
1、試件采用邊長為150mm的立方體標準試件，每組3個試件。
2、試驗機與試件之間采用鋼制弧形墊條。混凝土抗劈裂夾具生產廠家質優在鋼制墊條與試件之間應墊以木質三合板墊板，木質三合板墊板的要求：寬15-20mm，厚3-4mm。兩種墊條(板)的長度均應不小于試件的邊長，木質墊板不得重復使用。
3、抗劈裂夾具試驗步驟
(1)檢查試件外觀，并測量尺寸。
(2)在成型時的頂面和底面劃出劈裂面的位置。
(3)按圖所示安放試件、弧形鋼制墊條及木質墊板。試件的軸心應對準試驗機下壓板的中心，墊條應垂直于試件成型時的頂面。
(4)加載：當試件的抗壓強度低于30Mpa時，加載速度取0.02-0.05MPa/s,當試件的抗壓強度等于或高于30MPa時，應取0.05-0.08MPa/s。當試件臨近破壞、變形迅速增長時，應停止調整試驗機油門，直至試件破壞。記錄最大荷載，精確至0.01MPa。
4、抗劈裂夾具混凝土立方體試件的劈裂抗拉強度按下式計算：
式中 ——混凝土劈裂抗拉強度(MPa);
     ——最大荷載(N);
     　——試件劈裂面面積(mm2)。
5、抗劈裂夾具 以3個試件測值的算術平均值作為該組試件的劈裂抗拉強度值。
