手動鋼筋標距儀

一、用途

 手動鋼筋標距儀是鋼筋拉伸試驗前標定鋼筋長度尺寸的儀器。本儀器是根據試驗室的要求設計制造而成的。本機可做螺紋鋼和普通鋼筋試驗，它具有結構緊湊，使用方便靈活，準確無誤等優點，是試驗室必不可少的專用設備。

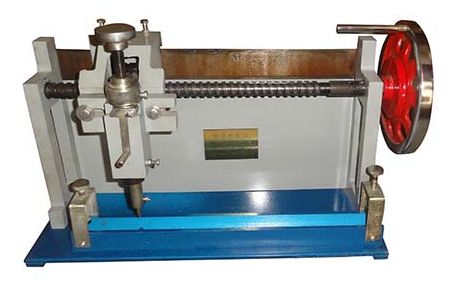

二、儀器構造：由（1）底座（2）V形槽（3）沖頭總成（4）升降手柄（5）定位螺絲（6）沖頭手柄（7）鋼筋壓板（8）手輪
三、主要技術參數
1、外形尺寸   500*200*250mm
2、打印深度   0.3mm
3、打印距離   5mm  10mm
4、打印范圍   螺紋和普通鋼筋
5、沖頭鋼號（自鋼）
四、使用方法
1、該標距儀出廠前已調到10毫米距離，手動鋼筋標距儀生產廠家質優如做5毫米距離可以把螺絲松開，將7向左端移動到頂點再緊固即可。
2、把螺紋鋼筋放入V形槽內，使螺紋鋼上的直線向上并使壓板壓緊和緊固。
3、把4升起后，可以正反都能搖動手輪8，把4落下轉動6使沖頭與鋼筋接觸，再繼續下調一點即可打印。
4、用右手順時針運轉從左端到右端全部完成，完成后將4升起反從右端轉到左端為止。
五、注意事項

    各轉動部分要加注機油。
