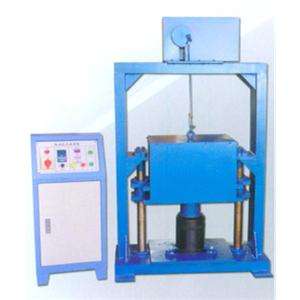

SYD-0704瀝青混合料振動壓實成型機是依照《公路瀝青路面設計規范JTG D50-2006》，采用高頻振動技術、電器控制技術、機械精加工技術開發的，主要用于瀝青混合料振動壓實成型，結構型式參照美國進口的振動壓實儀。
 主要技術指標：
振動頻率：0～50Hz（可調）
振 動 力：0～1000Kg（可調）
靜 壓 力：0～1500Kg（可調）
振動時間：0～10分鐘（可調）
適用試模：標配：300×300×50（100）mm、Φ150×150mm。
            或其它（可選配或訂制）
電    源：380V、1.5KW
外形尺寸（長×寬×高）：1150×760×1700mm
重    量：500Kg
目的與適用范圍
    本方法規定用靜壓法制作瀝青混合料試件的方法，以供在試驗室進行瀝青混合料物理力學性質試驗。
    凡采用靜壓法制作的試件，有條件時均可用振動壓實或搓揉成型設備代替，成型試件以密度達到馬歇爾標準擊實試件密度100±1℅控制。
    瀝青混合料試件制作時的試件尺寸應符合試件直徑不小于公稱最大集料粒徑的4倍，試件厚度不小于公稱最大集料粒徑的1~1.5倍的規定，其礦料規格及試件數量應符合本規程T 0702的規定。

瀝青振動壓實成型機儀具與材料：
壓力機或帶壓力表的千斤頂：不小于300KN。
試驗室用瀝青混合料拌和機：能保住拌合溫度并充分拌合均勻，可控制拌合時間，拌和機的容量為10L（小型）或30L（大型）。
脫模器：電動或手動，可無破損地推出圓柱體試件，備有要求尺寸的推出環。
各種試模：包括壓頭，每種至少3組，由高碳鋼或工具鋼制成瀝青混合料振動壓實成型機生產廠家質優，試模尺寸應保證成型后符合要求試件尺寸的規定。
抗壓試驗圓柱體試模：采用φ100mm×100mm的試件尺寸時，試模內徑與試件直徑相同，試模高180mm，上下壓頭直徑100mm，上壓頭高50mm，下壓頭高90mm。
三軸試驗圓柱體試模：采用φ100mm×200mm的試件尺寸時，內徑與試件直徑相同，試模高300mm，上下壓頭直徑100mm，上壓頭高50mm，下壓頭高90mm，試模也可由一個分成兩半的內套和一個圓柱形外套組成。
烘箱：大、中型各一臺，裝有溫度調節器。
臺秤、天平或電子稱：稱量5kg以上的感量不大于1g；稱量5kg以下時，用于稱量礦料的感量不大于0.5g，用于稱量瀝青的感量不大于0.1g。
瀝青運動粘度測定設備：毛細管粘度計或賽波特粘度計。
插刀或大螺絲刀。
墊塊。
溫度計：分度為1℃。宜采用有金屬插桿的熱電偶瀝青溫度計，金屬插桿的長度應不小于300mm，量程0℃~300℃，數字顯示或度盤指針的分度0.1℃，且有留置讀數功能。
其它：電爐或煤氣爐、瀝青熔化鍋、拌和鏟、標準篩、濾紙（或普通紙）、膠布、卡尺、秒表、粉筆、棉紗等。
