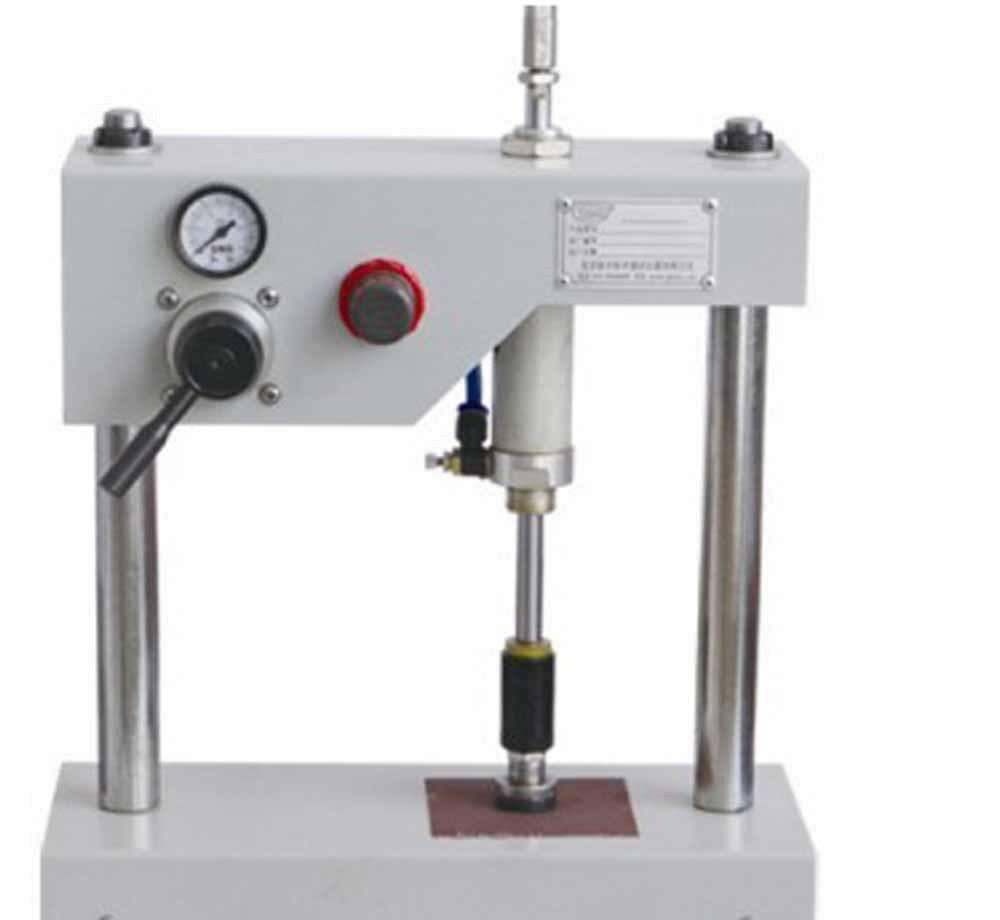

SYD-0754型乳化瀝青粘結力試驗儀適用于確定乳化瀝青稀漿封層混合料的初凝時間和開放交通時間。臺式結構，攜帶方便，設計先進，美觀大方； 既可以做室內試驗，也可以在施工現場使用；本儀器符合“JYJ052-2000”標準中“TO754-2000”的試驗規范。

主要技術參數:
1.壓頭：橡膠墊直徑28.6mm，厚6.4mm
2.測力板手：扭矩表最大扭矩不小于350N.cm，傳力桿直徑8cm
3.圓型試模：①φ60mm（內徑）×6mm（高） ②φ60mm（內徑）×10mm（高）
4.重量：15KG
5.外形尺寸：420x270x560mm
6.環境溫度：≤35℃。
7.相對濕度：≤85%

主要特點：
1 臺式結構，攜帶方便，設計先進，美觀大方；
2 既可以做室內試驗，也可以在施工現場使用；
3 制作精良，使用方便，測試結果準確可靠。
試驗方法：
準備工作：
按要求的級配準備粗、細集料及填料，烘干。
稱混合料總重500g放入拌鍋，然后加入適量的睡拌勻，在加入定量的乳化瀝青拌合1-3分鐘。
將環形試模放置油毛氈上，將達到要求配比的稀漿混合料拌勻后立即導入試模鐘并刮平。對細或中稀漿封層料選用6mm高試模，對粗封層料選用10mm高試模。
啟動秒表，開始計時，等式樣達到初凝后，將試件脫模，重新啟動秒表。
試驗步驟：
將初凝后的試件置于粘結力試驗儀的氣動橡膠墊下面，放置15分鐘。
將氣動橡膠墊底座壓在試件上面，用自行車氣筒或空氣壓縮機向儀器加壓。
當儀器壓力表達到0.72Mpa時，保持此壓力，此時橡膠底座對試件的壓力為193Kpa。
達到壓力并保持不變后，將測扭矩扳手測力表歸零并套住氣缸上端，在0.7-1秒內平穩、水平地扭轉90-120度，并讀取扭矩儀讀數。
升起橡膠底座，并擦干凈底部待下次測試。
此后每隔15分鐘重復上述步驟。
當固化時間較長時，間隔時間可延長到30分鐘重復試驗一次。
重復試驗直至達到最大扭矩，且此扭矩為定值時為止。
記錄達到最大扭矩時的時間即固化時間，固化時間加上初凝時間就是稀漿混合料的“早期開放交通時間”。
五、試驗報告：
報告應記述下列事項：
配制乳化瀝青的乳化劑及瀝青的品種，乳化劑用量，瀝青含量。
礦料種類及級配。
乳化瀝青稀漿封層混合料的固化時間。
六、注意事項
儀器長期不使用，每半個月將活塞桿上下活動，如活塞過緊，需加潤滑機油。測扭矩版搜也需每月轉動幾次。
儀具與材料
粘結力試驗儀，它由以下部分組成：
氣壓結構：加壓口可接自行車打氣筒或空氣壓縮機給氣缸加壓，乳化瀝青粘結力試驗儀生產廠家質優氣泵的最大氣壓及氣壓表的最大量程能達700kPa，氣壓可通過可變放氣調節閥的空氣壓力調節器調整至需要的大小并保持恒定；氣缸高度76.2mm;
壓頭：裝有傳力桿下部，與試件接觸處有橡膠墊，橡膠墊直徑為28.6mm，厚度6.4mm。硬度為60；
雙向控制閥：可使橡膠底座升起或壓下；
測力扳手：套在傳力桿上，裝有扭矩表，其最大扭矩不小于350N·cm，傳力桿直徑8cm；
圓型試模：6mm(高) ×60mm（內徑）或10mm（高）×60mm（內徑）；
計時裝置：秒表等。
天平：稱量500g，感量不大于0.1g。
油毛氈：面積150mm×150mm，若干塊。
其它：量筒、拌和鍋、拌鏟、刮刀等。
