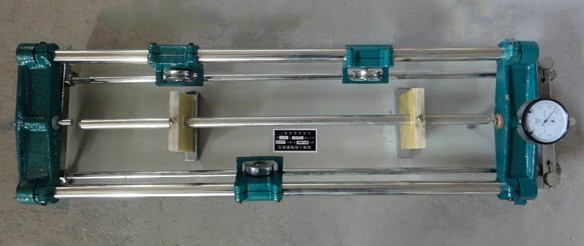

HSP-540混凝土臥式收縮膨脹儀符合 GBJ82-85的規定，是用于測量砼試件在某一環境條件下，硬化過程中長度（體積）發生變化的專用儀器。可為建筑可研究院所、教育部門、設計和施工單位對砼的特性進行研究、教育、質量控制和檢測提供可靠依靠。
二、臥式收縮膨脹儀技術參數
1、測量范圍:534-545mm
2、標準桿長度:540±0.2mm
3、百分表量程：0-10mm
4、外形尺寸（長×寬×高）：670×240×180mm
5、質量：15kg
三、混凝土收縮膨脹儀|臥式收縮膨脹儀結構及功能
1、底座為鋼結構部件、用于安放砼試塊之用。
2、定位立柱，用于標準桿和砼試塊測頭左側端的縱橫向限位。
3、可調立柱，其商埠預制有3個安裝百分表的通孔和幫助百分表定位的緊定螺釘。三個通孔分別距底座基準面50mm，75mm,100mm 距底座基準面50mm的孔，用于測量100×100×515規格的砼試塊；距底座基準面75mm的孔，用于測量150×150×515規格的砼試塊（由
于試模規格只有150×150×600，應次建議使用試模縮短件，使砼試塊成形尺寸變為150×150×515）。
4、混凝土收縮膨脹儀標準桿，以此作為儀器的基準長度。混凝土臥式收縮膨脹儀生產廠家質優出廠前標準桿已安裝在標準桿擱架上，請不要隨意拆裝，以免影響標準桿中心高度的準確性。標準桿各側面的50、75、100字樣，表示該處如放在底座基準面上，則標準趕9的中心高分別為50mm、75mm、100mm。
四、操作與使用
1、選取您所需的標準桿中心高，將標準桿左側一端（如結構圖）靠在定位立柱凹槽內，標準桿擱架下平面緊貼底座的基準面，然后將標準桿另一端慢慢推入儀器的中心部位。
2、混凝土收縮膨脹儀擰松緊定螺釘，將百分表慢慢插入您所選用的可調立柱孔內，使百分表測頭與標準桿右端接觸，然后擰緊緊定螺釘，使百分表在儀器上定位。讀記此時百分表的刻度。
3、砼試件的安放方法與1相同。
4、砼試件的制作、養護及收縮、膨脹試驗按GBJ82-85
等有關標準進行。
五、注意事項
1、混凝土收縮膨脹儀應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。
2、標準桿是儀器的基準長度單位，必須輕拿輕放，防止變形。
3、百分表為精密部件，試件放置及取出時應輕穩仔細，切勿碰撞表架及表桿。
4、每次使用完畢，應在非油漆件表面涂少許潤滑油，在百分表活動零件表面涂儀表油。
5、粉塵濃度高的環境或較長時間停用，應采取防塵措施。
