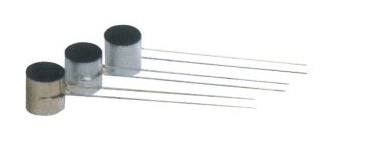

LJ-175型雷氏夾適用于硅酸鹽、普通水泥、礦渣水泥、火山灰水泥、粉煤灰水泥以及指定采用GB1346-89《水泥標準稠度用水量、凝結時間、安定性檢驗方法》的其它品種水泥，由游離氧化鈣的體積安定性的測試。
主要技術參數：
1、環模：內徑 30±0.42mm 高 30±0.26mm
2、指針：長度 150mm 直徑 2mm
雷氏夾技術要求
1.1雷氏夾應由銅質材料制成，外表光滑，無變形。
1.2環模直徑30mm，高30mm，模厚0.5mm，切口1.0 mm。
1.3指針長150mm,間距10mm，針直徑2.0mm。
1.4校驗時兩指針針尖距離增加范圍為17.5mm±2.5mm，且能恢復至原來狀態。
校驗項目及條件
2.1校驗項目
2.1.1外觀。
2.1.2雷氏夾尺寸。
2.1.3針距及狀態。
2.2校驗用器具
2.2.1游標卡尺：量程300mm，分度值0.02mm。
2.2.2鋼直尺：量程500mm，分度值1mm。
2.2.3砝碼：300g。
使用與維修：
1、雷氏夾每次使用前需對雷氏進夾進行彈性要求檢驗，具體做法如下：將雷氏夾一指針根部掛在雷氏夾測定儀弦線上，另一指針根部掛300G砝碼，兩指針間跨度加2X=17.5±2.5MM，去年砝碼后指針恢復原尺寸。檢驗合格后方可使用。
2、雷氏夾試件的制備方法：
將預告準備好的雷氏夾放在已稍擦油的玻璃板上，并一只手用寬10MM小刀插搗15次左右然后抹平。蓋上稍涂油的下班板，壓上配重塊，立即將雷氏夾連同試件和玻璃板移至濕氣養護箱(控制溫度20±3度溫度大于90%）內養護24±2H。
3、雷氏夾試件的沸煮：
先測量帶有試件并經養護的雷氏夾兩指尖端的間距精確到0.5MM，并用編號做記錄，按著將雷氏夾連同試件放入沸煮箱中板上，指針朝上試件之間互不交叉，雷氏夾生產廠家質優然后在30±5MIN內加熱至沸騰，并恒沸3H±5MIN，最后按測得沸煮后兩指針尖端間距與沸煮前的差值多少來判斷試件的合格與否。
4、雷氏夾用后去掉試樣及污物后放妥，嚴禁堆放或其它物體相互擠壓。
產品附件：附件有玻璃二塊、擱架、小刀各一件，用戶可根據需要訂貨。
校驗方法
3.1外觀檢查：雷氏夾應由銅制材料制成，外表光滑，無變形。
3.2用游標卡尺測量’) 環模尺寸及指針直徑。
3.3用鋼直尺測量指針長度和環模的高度。
3.4將雷氏夾一根指針的根部懸掛在一根金屬絲或尼龍繩上，另一根指針的根部掛上300g質量的砝碼，測量兩根指針針尖的距離去掉砝碼后，針尖的距離能否恢復至掛砝碼前的狀態。
