混凝土振動臺適用于試驗室，現場工地作試件成型和預制構件震實各種板柱、梁等混凝土構件振實成型。振動臺符合 GB/T13309,IEC68-2-6(FC)等國家標準。混凝土振動臺主要由臺底架、振動器彈簧等部件組成，臺面與底架均用鋼板和型鋼焊接而成，振動臺是用電動機 加一對相同的偏心輪組成。并通過一對吊架聯軸器安裝在臺面(反面)中心位置，起著振實過程中平穩、垂直方向的作用。

一、用途與使用范圍:

     本振動臺是在實驗室范圍內生產混凝土制品的一種主要設備，適用于制作混凝土骨料顆粒不大于40mm，制品高度不超過200mm的干硬性混凝土制品，只要其重量和平面尺寸在振動臺所允許范圍內，均可采用本振動臺進行振實成型。

二、技術參數: 　　

臺面尺寸：500×500mm 800×800mm 1000×1000mm    　　

震動臺頻率：2860次/分　2860次/分 2860次/分　

振幅：     0.3-0.6mm　 0.3-0.6mm　0.3-0.6mm　

電機功率： 0.75kw      1.1kw　    1.5kw

電源電壓: 380V

最大載重：  75kg        200kg       250kg

三、主要結構：

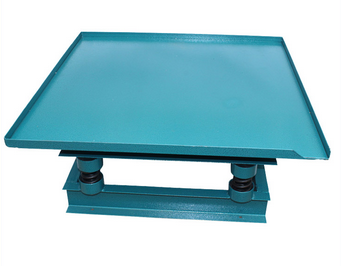

   振動臺主要由臺面，底架及振動電機組成。結構如圖所示。

臺面與底架均系型鋼焊接結構，具有一定的剛性。中間墊入硬性橡膠，它是活動臺面與固定底架之間的減振支撐裝置起消振作用。在底架上部裝有六只定位銷與臺面底部六只定位孔相配，保證活動臺面在振動時定位。固定在活動臺面底部的振動電機是采用雙向出軸電機，在軸兩端裝有需要的激動力，使振動臺面產生振動。兩組偏心塊封閉在電機殼內，具有結構簡單，噪聲低等優點。



四、吊運與安裝：

1.吊運：

臺面與底架兩側面有四只Φ40孔，為起吊孔，整機運輸時，采用底架兩側面四只起吊孔，作為整機運輸用。在拆卸臺面時，采用臺面兩側面四只起吊孔，應先將起重設備裝置鉤套入孔內，將臺面提高約5cm，使活動臺面與底架下的定位銷脫離后，方可吊運臺面。

2.安裝：

振動臺在安裝前應先將安裝水泥基礎上按“地腳螺栓位置尺寸圖”位置澆埋妥四只M16地腳螺栓。水泥基礎上平面必須校水平。然后填入消振橡膠墊層，在安裝底架擰緊固定螺栓時要找正底架水平。混凝土振動臺生產廠家質優在安裝活動臺面前，將硬性橡膠填入底架上部，臺面與底架按裝入座后，發現臺面四角不平，可在未壓緊的橡膠墊層處再墊入薄橡皮至臺面四周均勻壓緊為止。



五、使用與維護:

1、振動臺安裝完畢后生產試車時，須先開車（空載）3~5min，后停車擰緊全部緊固零件，反復2~3次，方可正式投入運轉生產。

2、振動臺在生產作業中，裝有混凝土試品的試模的放置必須與臺面的中心線對稱，使負載平衡。

3、振動電機應有良好的可靠地線。

4、振動臺在生產作業過程中如發現噪聲不正常，應立即停止生產，切斷電源全面檢查緊固零件是否松動。必要時要檢查振動電機內偏心塊是否松動或零件損壞。擰緊松動零件，調換損壞零件。

5、振動臺出廠時振動力已調妥。維修振動電機時，偏心快位置不允許變動。



六、附件：

1、M16地腳螺栓，M16螺母，槽鋼用斜墊圈16各4件。

2、消振橡膠墊層2件。
