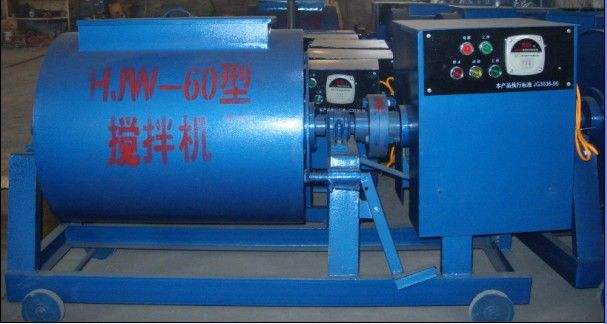

HJW-60混凝土單臥軸攪拌機（試驗室專用）
一、用途：
混凝土單臥軸攪拌機適用于建筑科研、檢測中心、大專院校及混凝土構件、施工單文試驗室，可攪拌普通混凝土和輕質混凝土，也可用到其它試驗室對不同物料進行攪拌。混凝土攪拌機把水泥、砂石材料和水混合并制成混凝土混合料的機械。
二、主要配件：
混凝土攪拌機由拌筒、加料和卸料機構、傳動機構、機架、支承裝置組成。混凝土攪拌機通過軸與傳動機構連接的動力機構帶動的滾筒，在滾筒上裝圍繞滾筒筒體設置的齒圈，傳動軸上設置與齒圈吻合的齒輪，來實現攪拌工作。混凝土攪拌機結構簡單、合理，采用齒輪、齒圈吻合后，可有效克服雨霧天氣、托輪和攪拌機滾筒之間的打滑現象；采用的傳動機構可進一步保證消除托輪和攪拌機滾筒之間的打滑現象。
三、砼強制式單臥軸攪拌機的技術參數：
（1）進料容量：96升 、
（2）出料容量：3060升 、
（3）出料容量：66升 、
（4）攪拌均勻時間：≤45秒 、
（5）攪拌軸轉速：45轉／分 、
（6）電源電壓：380V～2.2千瓦、
（7）外形尺寸：1520×530×1060mm
（8）毛重：220KG
四、使用注意事項：　
（1）攪拌機應設置在平坦的位置，用方木墊起前后輪軸，使輪胎擱高架空，以免在開動時發生走動。
（2）攪拌機應實施二級漏電保護，上班前電源接通后，必須仔細檢查，經空車試轉認為合格，方可使用。試運轉時應檢驗拌筒轉速是否合適，一般情況下，空車速度比重車（裝料后）稍快2~3轉，如相差較多，應調整動輪與傳動輪的比例。
（3）拌筒的旋轉方向應符合箭頭指示方向，如不符實，應更正電機接線。
（4）檢查傳動離合器和制動器是否靈活可靠，鋼絲繩有無損壞，軌道滑輪是否良好，周圍有無障礙及各部位的潤滑情況等。
（5）開機后，經常注意攪拌機各部件的運轉是否正常。停機時，經常檢查攪拌機葉片是否打彎，螺絲有否打落或松動。
（6）當混凝土攪拌完畢或預計停歇1h以上，除將余料出凈外，應用石子和清水倒入抖筒內，開機轉動，把粘在料筒上的砂漿沖洗干凈后全部卸出。料筒內不得有積水，以免料筒和葉片生銹。同時還應清理攪拌筒外積灰，使機械保持清潔。
五、結構及工作原理
1、結構：本機由機架、攪拌裝置、傳動系統、電氣控制系統組成。機架是整個設備的支撐部分，由槽鋼焊接組成。攪拌裝置郵攪拌筒、攪拌軸、攪拌鏟組成，攪拌鏟固定在攪拌臂上，與攪拌臂組成一體，形成兩組螺旋方向上反、導程及螺旋升角相同的螺旋帶狀攪拌鏟。攪拌鏟與攪拌筒內壁的間隙可微量調整。轉動機構是由減速電機和聯軸器組成，箭體限位裝置由suo定銷及定位孔所組成。電器控制系統具有啟動、點動、停止、定時的功能。
2、工作原理：減速電機通過聯軸器使攪拌軸沒一定方向旋轉，由攪拌軸上的正反兩鏟片攪拌物料，由于螺旋升角的作用，鏟片工作是使筒內的物料由一側推向另一側，又由另一側推向原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。卸料時須停機，打kaisuo定鈕，實現攪拌物排出筒外。
六、安裝
(一)機器拆箱后檢查減速電機，料筒、軸承座等在運輸中有無損壞，堅固件有無松動，若松動應擰緊，支撐地基為平整的混凝土地面，在攪拌機搬運時應用繩鎖系在支架上，不可套系在攪拌軸上，底座下面安裝有腳輪，可任意移動。
（二）單臥軸攪拌機的操作程序
1、 啟動前首先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰現象應及時調整。
2、 清理料筒內的雜物。
3、 啟動前應將筒體限位，方能啟動。
4、 攪拌軸旋轉方向應筒體端面標記所示。
5、 裝放的物料必須清除金屬及其它雜物。
6、 根據攪拌時間調整攪拌器的定時，注意必須在斷電情況下調整。
7、 按動起按鈕，主軸便帶動攪拌鏟運轉。
8、 達到調定時間后自動停車。
9、 卸料時應先停機，打kaisuo定銷，混凝土單臥軸攪拌機（實驗室專用）生產廠家質優搬動手柄使料筒旋轉到一定位置，再便suo緊銷定位旋轉主軸，使拌合料排出筒外。
10、 拌合料排凈后手動筒體復位，將攪拌筒suo定銷定位。
11、 清洗筒可將水倒入筒內使主軸旋轉進行沖洗，也可用干砂清洗。
七、保養與維修
1、 根據使用情況對軸承部件定期潤滑，減速箱潤滑參照其他產品使用說明書。
2、 定期檢查機器的密封情況：發現有漏漿處及時檢查密封墊的質量。
3、 經常檢查鏟片的堅固情況，如有松動應及時擰緊。
4、 經常檢查電器控制系統是否接觸良好和干燥。
5、攪拌機長期使用后，鏟片與攪拌筒要磨損、根據磨損情況進行調整或更換。
6、 在攪拌過程中切勿將手和棒狀物插入筒內以免發生危險。
