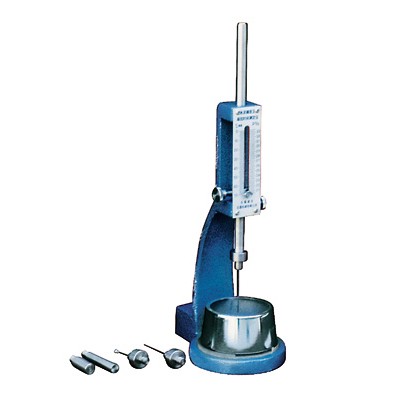

ISO水泥標準稠度及凝結時間測定儀（水泥維卡儀）概述

　　根據GB/T1346-2001《水泥凈漿標準稠度用水量、凝結時間、安全性檢驗方法》中規定試錐法為標準稠度測量法的代表法，試桿法為標準稠度測量法的標準法，因此日常試驗中試驗中試錐法仍可用于測量標準稠度，本套錐卡儀配件主要用于標準稠度測量法（標準法）、初凝、終凝時間的測定。在按新標準測定水泥凈漿標準稠度（標準法），凝結時間時，只需要換原凝結時間測定儀的滑動部分，而固定部分（支架和標尺）不變，本套錐卡儀配件全部由不銹鋼制成，與過去普通鋼電鍍的材質相比更加經久耐用。適用于硅酸鹽水泥、普通水泥、礦渣水泥、火山灰水泥、粉煤灰水泥及其它水泥的測定。

技術參數：

　　1、滑動桿：1根。φ12mm+0.02mm-0.10mm

　　2、標準稠度試桿：1根：有效長度：50mm±1mm 直徑：φ10mm±0.05mm

　　3、初凝用試針： 2根：有效長度：50mm±1mm 直徑：φ1.13mm±0.05mm

　　4、終凝用試針： 1根：有效長度：30mm±1mm 直徑：φ1.13mm±0.05mm

　　5、讀數指針：一個

　　6、滑動部份總重量：300g±1g

　　7、外形尺寸： 170×110×300mm

　　8、凈重： 約3.8KG

構造及性能：

　　1、本維卡儀主要由鑄鐵座、支架、滑動桿、刻度尺、園模、試桿、試針等件組成，滑動桿旁的松緊螺絲用以調整高低，指針借固定套及螺絲固定在滑動桿上，以測定滑動桿移動的情況。

　　2、本維卡儀具有雙邊指標刻控尺，通過滑動桿的移動，借固定在滑動桿上的指示針進行讀書。刻度尺左側為S，表示下沉深度MM，刻度范圍由0—70毫米，最小刻度間距為1毫米，刻度尺右側為P，刻度21—33%，表示標準稠度用水量。

　　3、標準稠度試桿用于測定稠度用，試針用于測定凝結時間用，試桿和試針根據測試要求，可拆卸使用。

使用方法：

　　1、使用前需要將滑動部分注入少許潤滑油，并檢查是否能上下自由滑動。

　　2、標準稠度的測定：拌和結束后，立即將拌制好的水泥凈漿裝入已置于玻璃底板上的試模中，用小刀插搗，輕輕振動數次，刮去多余的凈漿，抹平后迅速將試模和底板移到維卡儀上，并將其中心定在試桿下，降低試桿直至與水泥凈漿表面接觸，擰緊螺絲后，突然放松，使試桿垂直自由地沉入水泥凈漿中。在試桿停止沉入或釋放試桿30S時記錄試桿距底板之間的距離，升起試桿后，立即擦凈，整個操作應在攪拌后1.5min內完成。以試桿沉入凈漿并距離底板6mm±1mm的水泥凈漿為標準稠度凈漿。其拌和水量為該水泥的標準稠度用水量（P），按水泥質量的百分比計。

　　3、初凝結時間的測定：試件在濕氣養護箱中養護至加水后30min時進行第一次測定。測定時，從濕氣養護箱中取出園模放到試針下，降低試針與水泥凈漿表面接觸。擰緊螺絲后，1s~2s后突然放松，試針垂直自由地沉入水泥凈漿。觀察試針停止下沉或釋放試針30s時指針的讀數當試針沉至距離底板4mm±1mm時，為水泥達到初凝狀態，由水泥全部加入水中至初凝狀態的時間為水泥的初凝時間，用min來表示。

　　4、終凝時間的測定：為了準確觀測試針沉入的狀況，在終凝針上安裝了一個環形附件。在完成初凝時間測定后，立即將試模連同漿體以平移的方法從玻璃板取下翻轉180°，直徑大端向上，水泥標準稠度及凝結時間測定儀（水泥維卡儀）生產廠家質優小端向下放在玻璃板上，再放入濕氣養護箱中繼續養護，臨近終凝時間每隔15min測定一次，當試針沉入試體0.5mm時，即環形附件開始不能在試體上留下痕跡時，為水泥達到終凝狀態，由水泥全部加入水中至終凝狀態的時間為水泥的終凝時間，用min來表示。

注意事項：

   在最初測定的操作時應輕輕扶持金屬柱，使其徐徐下降，以防試針撞彎，但結果以自由下落為準，在整個測試過程中試針沉入的位置至少要距試模內壁10mm，臨近初凝時間每隔5min測定一次，臨近終凝時間每隔15min測定一次，到達初凝或終凝時應立即重復測一次，當兩次結論相同時才能定為到達初凝或終凝狀態。每次測定不能讓試針落入原針孔。每次測試完畢須將試針擦干凈并將試模放回濕氣養護箱內，整個測試過程要防止試模受振。
