SN-100砂漿凝結時間測定儀適用范圍：

    該儀器適用于測定墻面砂漿和以貫入阻力表示的凝結速度和凝結時間。

技術指標

1.檢測范圍：0-100N；

2.視值精度：1%N；

4.最大行程：50mm；

5.試針截面積：30mm 2；

6.試模內徑及深度：140mm×75mm

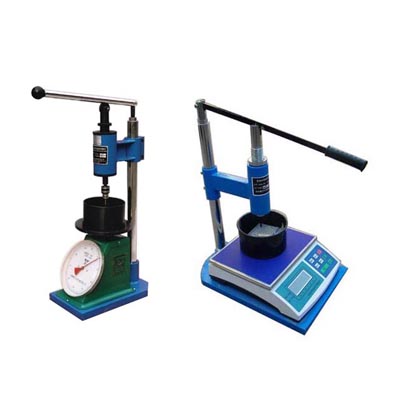

結構組成：

由手柄，試針，立柱，底座，壓力顯示器(與傳感器連接)(普通型為刻度盤顯示), 試模，接觸片，鉆夾頭，支架，主軸，限位螺母等組成。



操作使用：

使用時首先將攪拌均勻的砂漿裝入試模內，離上口平面約10 毫米抹平，砂漿表面泌水不清除，將試模放在圓盤上，此時將壓力顯示器清零（顯示器設定見附錄）砂漿凝結時間測定儀生產廠家質優〔然后操作者用手將壓桿垂直向下施壓力，在10 秒時間內將試針緩慢而均勻地垂直貫入砂裝25mm，這時壓力顯示器上所示為第一次測定值，同時將限位螺母（11 ）調到適當位置，放開壓桿，試針在彈簧力作用下復位按每半小時重復一次，當阻力值達到0.3MPa 時改為15分鐘測定一次，直到阻力值達到0.7MPa為止。



砂漿貫入阻力計算：

式中：fp——貫入阻力值（MP 。）

Np——貫入深度為25mm 時靜壓力（N ） ;

Ap——貫入試針截面積（30mm2）；

貫入阻力值計算精確至0.01Mpa 〕。

具體試驗方法，請參照國華人民共和國行業標準JGJ70-90，關于建筑砂漿基本性能試驗方法第六章有關規定執行。

維護保養：

試驗結束，須將工作臺面板，試針及接觸片擦洗干凈。工作臺面勿受重壓（小于1Okg）。

將試模內試樣取出，擦洗干凈并上油防銹，使用前上脫模劑。

滑動部分應經常注油潤滑，使儀器工作正常。

應安放在室溫在20 ℃ 左右安靜及無腐蝕無介質的環境中：

操作規程：

1. 將攪拌均勻的砂漿裝入試模內，離上口平面約 10mm 抹平，將試模放在壓力 器圓盤上，此時旋動調零螺母，將壓力器指針調到零位。

2. 然后用手將壓桿垂直向下旋壓力，在 10s 內將試針貫入砂漿 25mm，這時壓力 器刻度盤上所示為第一次測定值，同時將調節螺母調到最高位置（與試針座 上端平齊） ，放開壓桿，試針在彈簧力作用下復位，按每半小時重復一次，當 阻力值達到 0.3MPa 時改為 15min 測定一次，直到阻力值達到 0.7MPa。

3. 計算砂漿貫入阻力值。

4. 試驗結束后，將工作臺面板、試針和接觸面擦凈；將試模內試樣取出，擦洗 干凈，涂上油防銹。

標定方法：

關掉電源，在保證測量的力為零的情況下，同時按下清零健和▲ 鍵不放，接通電源，先進入零位校正，這時上排數碼管顯示零位誤差，下排數碼管顯示原來存儲的零位誤差，當數碼管顯示穩定后按下▲ 鍵，數碼管暗一下后數據被確認，按清零鍵進入高位校正，這時將標準力（祛碼）加在傳感器上，上排數碼管顯示計算出的力值，下排數碼管顯示放大倍數（4 位16 進制數），按▲ ，鍵改變放大倍數，使上排數碼管顯示值等于所加的標準力值即可，這時再按下清零鍵，保存零位誤差和倍數。
