智能全自動K30平板載荷測試儀1 依據標準

中華人民共和國行業標準《鐵路工程土工試驗規程》。（TB10202-2010）

2 儀器功能

K 型智能自動 K30 平板載荷測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量。適用于受靜荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，智能K30平板載荷測試儀生產廠家規格質優特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。

通過圓形承載板和加載裝置對地面施壓測量并計算 Ev1、Ev2、Ev2/Ev1 或地基系數 K30 的值。

基本功能

測試

顯示 17 個測試值�？梢赃M行地基系數 K30 的測試。

儲存

測試數據及分析處理結果，可存儲 240 組的 K30 數據。

打印

在藍牙微型打印機上打印測試數據、測試曲線等。

系統設置

修改當前的時鐘和日期。

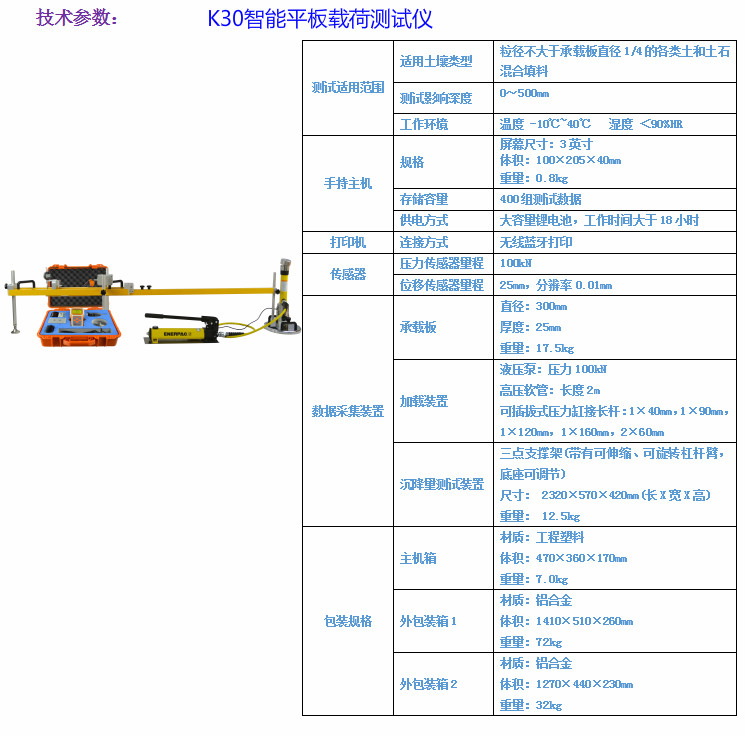

3 技術參數

加載裝置

壓力泵

壓力缸 (最大壓力 100KN，沖程 150mm)

油管 (長度 2m)

可插拔式壓力缸接長桿(1×40mm,1×90mm，1×120mm，1×160mm，2×60mm)

磁性球接頭

荷載板

帶水平泡的荷載板 直徑： 300mm 厚度： 25mm

位移測試裝置

三點支撐架(帶有可伸縮杠桿臂，底座可調節)

尺寸： 2320×570×420mm(長×寬×高)

重量： 12.5Kg

位移傳感器： 量程 25mm，分辨率 0.01mm，保護等級 IP 42

壓力測試裝置

100KN壓力傳感器、壓力部件和連接裝置
4 儀器系統構成

主要由主機、微型打印機、加載裝置和位移測試裝置四部分組成
