SJY-800B貫入式砂漿強度檢測儀簡介：
該儀器簡稱為砂漿貫入儀，主要用于砌體砂漿強度檢測。符合國家行業抗壓標準《貫入法檢測砌筑砂漿抗壓強度技術規程》（JGJ/T136-2001）中的各項規定。該儀器利用物理學應用原理，具有重量輕、操作簡單、檢測精度高等特點，既減輕了檢測人員的勞動強度，提高了檢測效力，是回彈法、原位推出法等方法的替代產品，其產品性能達到了國際領先水平。

貫入式砂漿強度檢測儀特點：
■它采用弧線鉤式省力杠桿加力和支點變線技術，加力輕松、方便快捷。
■直讀自復位式數顯貫入深度測量表、測得值為貫入實際深度值，無須用20減；該表帶USB接口，可將檢測數據即時導入貫入數據處理器。
■采用嵌入式測釘鎖緊裝置，稍擰即緊，稍放即松。

技術參數：
■貫入深度：20正負0.1mm。
■貫入力：800正負8N 。
■貫入深度尺量程：20mm。
■精度：0.01mm 。
■測釘長度：40mm。

 測點布置：
■檢測砌筑砂漿抗壓強度時，應以面積不大于25m2的砌體構件或構筑物為一個構件。
■按批抽樣檢測時，應取齡期相近的同樓層、同品種、同強度等級砌筑砂漿且不大于250m2砌體為一批，帛樣數量不應少于砌體總構件的30%，且不應少于6個構件。基礎砌體可按一個樓層計。
■被檢測灰縫應飽滿，其厚度不應小于7mm，并應避開豎縫位置、門窗洞口、后砌洞口和預埋件的邊緣。
■多孔磚砌體和空斗墻砌體的水平灰縫深度應不大于30mm。
■檢測范圍內的飾面層、粉刷層、勾縫砂漿、浮漿以及表面損傷層等，應清除干凈；應使待測灰縫砂漿暴露并經抽樣調查平整后在進行檢測。
■每一構件應測試16點，測點應均勻分布在構件的水平灰縫上，相鄰測點水平間距不宜小于240mm，每條灰縫測點不宜多于2點。

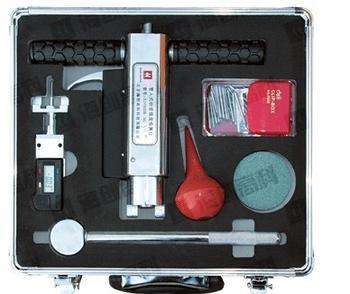

基本配置：
■吹風器壹個。
■合格證．裝箱單各一份。　
■說明書壹本 。
■鋁合金包裝箱壹只 。
■08年版貫入法砂漿強度數據分析軟件一套。
■SJY800B型主機壹臺。
■測釘肆拾根 。
■軸輪加力省力杠桿壹個 。
■直讀自復位式數顯貫入深度測量表壹只。
■測釘量規壹只 。

檢測步驟：
■用砂輪片將砌縫表面打磨平整。
■將測釘插入貫入桿的測釘座中，測釘尖端朝外。
■左手水平托住貫入儀，右手將搖柄套入儀后部的螺母上，然后順時針旋轉7~9圈，妝發現扳機晃動一下，表明貫入儀掛起鉤已掛上，此時停止搖柄順時針旋轉，改為逆時針旋轉，將螺母退回貫入桿末端，這時貫入儀便可進入下面的檢測了。
■檢測時，一手水平托住貫入儀，讓貫入儀的扁頭與打磨平整的砌縫表面接觸上，另一手扣動扳機，貫入儀自由釋放能量，這樣就完成了一次檢測；移開貫入儀及測釘，用吹風器吹吸一下測孔。
■最后用深度測量表測量測 深度，從表盤上的直接讀取測量表顯示值di，并記錄在記錄表中，貫入深度按下式計算： di=20.00-di′
這樣就完成了次完整的檢測工作，查測強曲線便知砂漿強度。

注意事項：
■貫入式砂漿強度檢測儀在掛鉤狀態時不應保持較長時間同，應盡快釋放工作彈簧。
■不得隨意空彈及拆卸貫入儀主機，以免影響使用壽命和測試精度。
■數顯貫入深度表應輕拿輕放，注意保護測頭，以防摔落。
■貫入儀每年至少應在法定計量部門校準一次。

常見故障及排除：
■無法掛起鉤： 原因掛鉤磨損或螺母磨損， 處理方法：返回廠家更換掛鉤或更換螺母。
■貫入力很低： 原因工作彈簧斷裂，處理方法：返回廠家更換彈簧，重新校準。
■掛鉤后釋放不了: 原因：貫入桿端頭被卡住， 處理方法：貫入桿另一端用錘用力敲擊一下
■貫入深度測量表測頭斷了： 原因人為摔壞， 處理方法：更換測頭或重新購買一只貫入深度測量表。
■測釘插不進去： 原因貫入儀主機空彈了， 處理方法：松開小螺帽，將測釘座口擴開。
