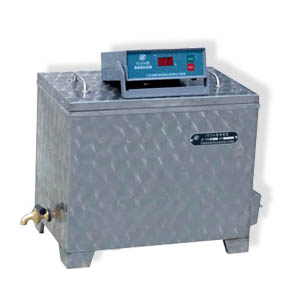

FZ-31A雷氏沸煮箱又叫水泥安定性試驗沸煮箱，根據符合GB/T1346標準要求自主研發生產,對水泥安定性能進行雷氏法及試餅法兩種測定。儀器對升溫保溫均能自動控制，也可人工控制。同時也是水泥標準稠度用水量、凝結時間、安定性檢驗方法的配套設備，是行業標準JC/T955-2005《水泥標準稠度用水量、凝結時間，安全性檢驗方法》規定使用的配套設備，是水泥生產、施工、科研、教學單位專用設備之一。
技術參數：
1、有效容積：約31升
2、保溫沸煮時間：3小時
3、加熱功率：2組共4kw
4 、最高沸煮溫度：100℃
5、加熱功率：4kW
6、凈重：≈20kg
7、 注：管裝加熱器共2組 1KW和3KW
使用說明：
（一）開機前的準備
1、用包裝箱內帶的2.5平方毫米的三芯護套電纜連接控制器電源插座。
2、用專用電纜連接控制器和箱體，連接方法見圖1（出廠前電纜與箱體已連接好）。
3、控制器和沸煮箱的接地螺栓牢靠接地（不能接電線零線）。
4、檢查供電電源：允許范圍為～220V+10%，50HZ。
5、接好電源電纜：建議使用20A的單相閘刀作為總電源開關，電源電纜的綠色線接相線，紅色線接零線。
6、按照要求在沸煮箱內加水（180毫米），放入試樣。
7、在水封槽內加水，蓋上箱蓋。
8、檢查控制器面板開關位置：“電源”開關置于“關”；“方式選擇”開關置于“自動”位置。
FZ-31A雷氏沸煮箱使用方法：
1、合上電源閘刀，打開電源開關，電源指示燈亮。
2、“方式選擇”開關撥到“自動”位置。
3、按“啟動”按鈕，此時“加熱”入“沸煮”指示燈同時點亮，沸煮箱將根據預定程序計時開始工作，這時計時顯示燈以次/2秒的速度閃亮。加溫30分鐘→“加熱”指示燈滅“沸煮”三小時→“沸煮”指示燈滅→蜂鳴器發出叫聲。
4、試驗結束，關閉電源開關，拉開電源閘刀，取出試樣。
注意：箱內無水嚴禁通電！
注意事項：
1、試驗室的溫度要符合國際 GB/T 1346-2001即17-25℃。
2、如果水溫低于20℃可用“手動”先把水加熱到20℃。
3、偶因控制失靈，使升溫過程超過35分鐘，迫使實驗不能繼續時，可立即將“方式選擇”開關撥到“手動”位置，沸煮箱即進入手動沸煮過程，試驗仍可繼續進行。
結構簡介：
沸煮箱體主要由箱蓋1，內外箱壁2，蓖板3，保溫層4，電加熱管5，放水閥6，把手7，出氣孔8，水封槽9和接線盒10組成，（見圖2）。箱體和蓖板均用不銹鋼制成，外表面磨花。
控制器由機箱、控制器邏輯板FZH-3、底板和面板組成。雷氏沸煮箱水泥安定性試驗沸煮箱生產廠家質優底板上裝有交流繼電器、邏輯板插座，控制邏輯板就插在該插座上，穩壓電源也裝在邏輯板上。面板上裝有多種控制開關、按鈕和指示燈，（見圖3）。殼體后面有電源進線插座，負載線引出插座和保險（見圖4）。面板與底板用十六腳插頭座連接。便于維修。連接纜為三芯軟護套線，電纜的一端出廠前已接在沸煮箱體上，另一端為四芯航空插頭，請與控制器的插座（標沸煮箱字樣）連接起來。電源電纜線連接時，請將帶航空插頭的一端與控制器的電源插座（標有電源字樣）連接起來；另一端與交流220V50HZ電源連接。電纜綠色線接相線，紅色線接零線（務必請您單位電工師傅接線）。
原理說明：
FZ-31A雷氏沸煮箱控制在的原理框圖（見圖5），時基信號取自50周工頻電壓。經分脈沖發生器每分鐘獲得一個窄脈沖信號，將分脈沖送入計數器計數，再由譯碼器（1）與）（2）分別譯出210分鐘與30分鐘信號。這兩種信號分別送各自的驅動器定時控制1KW和3KW加熱器的通斷，實現升溫和沸煮過程的自動控制，其210分鐘信號還要送入報警電路，發現報警信號，通知工作人員沸煮過程已經結束。控制的電路圖（見圖6），原器件明細表（見圖1）。
雷氏沸煮箱電氣原理圖
