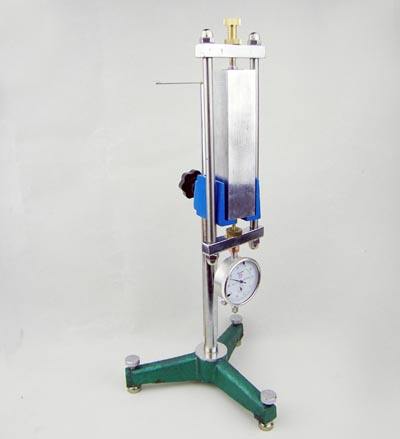

SP-175砂漿收縮膨脹儀又叫立式砂漿收縮膨脹儀及比長儀，有數顯千分表與普通百分表之分，根據根據JGJ/T 70-2009《建筑砂漿基本性能試驗方法標準》自主研發生產，水泥砂漿在其硬化過程中，伴隨發生體積變化。一般在空氣中硬化時，其體積發生收縮，當在水中硬化時產生膨脹（極其微�。�。本儀器可供建筑科學研究相關，設計部門和有關實驗室以及施工單位用來測定砂漿的收縮和膨脹變形量，以確定其收縮系數和膨脹參數的一種檢測儀器。
技術參數：
1、百分表最小刻度值：0.01mm
2、百分表最大量程：10mm
3、測量范圍：170～180mm
4、測頭球面孔半徑：R＝3mm
5、標準桿基長：175mm
6、位移計精度0.01mm
7、位移計量程±5mm
8、外形尺寸220×220×510
9、收膨脹縮儀質量≈7Kg
儀器構造：
本儀器由：三角支架，標準棒和測量框架。測量框架上裝有百分表，標準棒裝置在方形的金屬護套里。
操作與使用：
1、選取您所需的標準桿中心高，將標準桿左側一端((如結構圖)靠在定位立柱凹槽內，標準桿擱架下平面緊貼底座的基準面，然后將標準桿另一端慢慢推入儀器的中心部位。
2、擰松緊定螺釘，將百分表慢慢插入您所選用的可調立柱孔內，使百分表測頭與標準桿右端接觸，然后擰緊緊定螺釘，使百分表在儀器上定位。讀記此時百分表的刻度。
3、砼試件的安放方法與1相同。
4、砼試件的制作、養護及收縮、膨脹試驗按GBJ82-85等有關標準進行。
注意事項：
1、混凝土收縮膨脹儀應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。
2、標準桿是儀器的基準長度單位，必須輕拿輕放，防止變形。
3、百分表為精密部件，試件放置及取出時應輕穩仔細，切勿碰撞表架及表桿。
4、每次使用完畢，應在非油漆件表面涂少許潤滑油，在百分表活動零件表面涂儀表油。
5、粉塵濃度高的環境或較長時間停用，應采取防塵措施。
使用方法
1、先將標準棒置于工作臺上，擰動調整螺絲使之近似垂直。
2、將測量框架置于標準棒的頂頭，調整螺桿和螺母，使百分表對準零位（或記下百分表之刻度）。
3、將制作養護好的試件兩端擦拭凈，然后放置在工作臺上，然后把測量框架套在試件上，并左右移動表框，使試件與測量框架的測量頭準確地接觸，此時即可開始讀數，并記錄下表盤上的刻度值。
4、如果試驗不是連續進行或試驗歷時較久后，則在測試前須先在標準棒上校準測量框架。
5、收縮率的計算
可按下式來計算收縮率：
收縮率= [（L1—L2）/L]×1000 毫米/米
式中：L1----試件養護7天時的基準長度，單位：毫米
L2----試件在各種齡期時的長度， 單位：毫米
L-------有效長度，175毫米
根據不同要求，收縮率可用百分率或微米/米表示。如果試件收縮則在計算結果前加上“－”號，如為膨脹則加上“+”號。
試驗結果應選取三個試件中最接近的兩個為準，計算平均值須準確到0.01毫米/米。
制作試件所需附件自備：流桌、搗棒（受壓面積35×35毫米和15×15毫米各一根），拌合鍋，拌合鏟，三角形削平刀。
試件的制作和養護，實驗人員可參考有關國家標準和部頒標準。
儀器保養：
1、使用時，忌用手直接與標準棒接觸，應持外外套部分，以防止標準棒受人體手溫的影響。
2、儀器用畢后，應將測量框架的測量頭和百分表探拭凈，并涂以鐘表油；測試過程中，應使百分表的測頭緩慢而平穩地與試件接觸，不允許沖擊和碰撞，嚴禁將百分表測桿頂過最大量程范圍，以免影響表的靈敏度和使用壽命。
ISOBY-160砂漿比長儀根據新修訂的《混凝土膨脹劑》建材行業標準JC476-2001和新修訂的《混凝土外加劑應用技術規范》GBJ119，對原標準的比長儀進行較大的修改測長的百分表改為千分表，儀器結構精度要求更高。
主要技術參數：
1、千分表 最小刻度值：0.001mm
2、千分表最大量程： 3mm電子千分表7mm
3、測量范圍：
ISOBY-160砂漿比長儀 ：
千分表：158mm-161mm；
電子千分表：158mm-165mm
b、混凝土用ISOBY-354型比長儀：
千分表：354mm-357mm
電子千分表：354-361mm
4、測頭平面直徑：6.5mm
5、標準桿基長：
a、砂漿用ISOBY-160型比長儀158mm；
b、混凝土用ISOBY-354型比長儀354mm;
ISOBY160砂漿比長儀結構特點：
比長儀由1、千分表 2、上測頭3、90度V型槽支架4、下測頭5、標準桿6、底座等組成。它具有使用方便、測量精度高、速度快、讀數清楚等優點。為了滿足用戶的使用要求，支架采用V型槽式，
砂漿收縮膨脹儀立式砂漿收縮膨脹儀生產廠家質優上下測頭采用平面測頭，這種方法提高了測量精度和準確性，可供廣大用戶試驗檢測用。
使用方法：
1、將比長儀放在平整的工作臺面上，再將標準桿安上下里外標記放入比長儀V型槽和上下測頭內，調整千分表刻度盤上“0”位與等分表指針對齊（該位置即為0點位置，每次使用前都要這樣標定0位）。
2、將被測試體擦凈（一般試體寫有標號的一端向上向外），輕輕放入比長儀支架V型槽與上下測頭內，并觀察等分表指針讀數。
3、測量試體計數時，首先應讀表風小針針?biāo)甘镜臄?shù)值，然后再讀大指針?biāo)甘镜臄?shù)值，測量度體加時應讀大表盤的外圈黑字?jǐn)?shù)值；減時讀圈的紅色數值（如千分表小表針指在1-2格之間，大表針指在86刻度上，應讀作1.086mm；又如小表針指在0-1格之間，大表針指在68的刻度上，應讀作0.068mm雙如標準桿基長158mm，比長儀千分表小表針標定在1格上，大表針在“0”點上，測量試體時小表針指在1-2格之間，大表針指在56的刻度上，應讀作158.056mm；如小表針指在0-1格之間，大表針指在156和紅色44數字上應讀作157.956mm,或158mm減0.044mm）。
