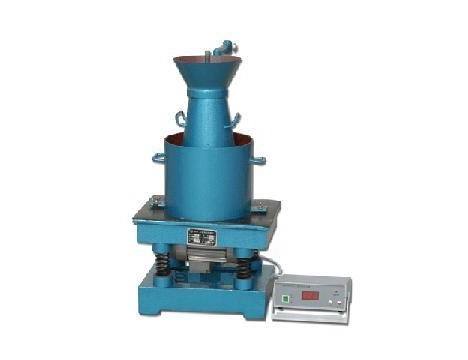

HVC-1數顯混凝土維勃稠度儀
一、砼維勃稠度儀概述
數顯混凝土維勃調稠儀是根據國家標準ISO40110《混凝土拌合物稠度測定法（維勃試驗）》的要求設計制造，并在原標準的基礎上安裝電子計時與震動同步工作的程序，從而解決了過去用秒表時過程中人為誤差，提高了被測混凝土稠度是不可缺少的測試儀器。
二、用途
該稠度儀主要用于測試混凝土拌合物維勃稠度的測定，它以拌合物鎮實時間（秒）的長短來確定混凝土拌合物稠度值，適用于骨料最大粒徑不大于40mm，維勃稠度在0.1－－99.9秒之間的混凝土拌合物稠度的測定。
三、技術參數
1、坍落度筒：頂部?jī)?nèi)徑：100±2mm 筒高：3000±2mm 底部?jī)?nèi)徑：200±2mm。
2、容 器： 內徑240±2mm 內高200±2mm
3、震動頻率：3000±200次/分
4、震動臺振幅（裝有空容器）：0.5±0.1mm
5、電機功率：250W
6、計時范圍：0.1－－99.9秒
7、外形尺寸：380*520*870
8、重 量：50KG
四、結構原理
本儀器如圖（一），由以下部分組成：
1. 容器內徑240±5mm ，高為200±2mm
坍落度筒其內部尺寸為：底部直徑 200±2mm 頂部直徑 100±2mm 高 度 300±2mm
2. 旋轉架與測桿（12 ）及喂料口（10）相連。
數顯混凝土維勃稠度儀生產廠家質優測桿下部安裝有透明且水平的圓盤（14） ，并用定位螺釘（9）把測桿（12）固定在旋轉架（11）的導向孔中。旋轉架（11）安裝在立柱（16）上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿（12）與喂料口（10）的軸線與容器（6）的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3. 搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。
4. 震動臺：工作頻率50±3Hz ，空載振幅0.5±0.05mm。
四.儀器的調整
1. 儀器調水平
儀器出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。
2. 調零位
將坍落度筒（7）放在容器（6）內，在坍落度筒（7）內裝配重物（其重量相當于料重的重物）。松開四個螺檢（18 ） ，將喂料斗（10）扣緊于坍落度筒上緣，并使旋轉架（11）和立柱（16 ） 按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘（9） ，按圖位置使透明圓盤（14）放在坍落度筒（ 7）上，并使立柱和導桿扣好，對準零刻度線進行調零。
五.測試步驟
1. 把本儀器放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。
2. 將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。
3. 把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第二層和頂層時應插透本層，并使搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。
4. 使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。
5. 把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土頂面。
6. 按控制器“啟動／停止”按鈕，同時按下秒表計時，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，同時按下秒表停止計時，震動停止，讀出秒表數值（時間：?jiǎn)挝幻耄┘礊樵摶炷涟韬衔锏木S勃稠度值。
注：如提起坍落度筒，試體坍邊或剪壞，則試樣作廢并另取試樣重做，如連續兩次都發生這些現象，則所取混凝土不能做這項試驗。
六.儀器的維護和檢查
1. 每使用一次，必須將容器、喂料口、坍落度筒及透明圓盤洗凈，并用布擦凈，尤其是透明圓盤上的泥漿必須擦凈，以便下次觀察。（清洗儀器后將儀器擦干，特別是電器部分一定要注意防潮）。
2. 每次起振前，必須檢查各部件、零件是否定位，各處螺釘是否上緊。
3. 長期使用，透明圓盤如磨毛，應及時拋光，如厚度小于8mm , 應及時更換。使用中，如壓重小于2700 克，應更換透明圓盤或增加配重，加配重的方法是將相當與50克的墊圈固定在頂端螺釘下面。
