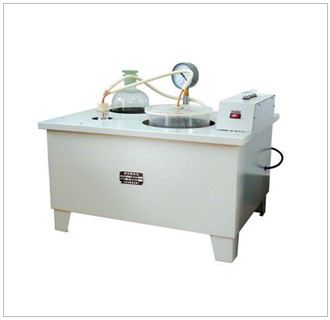

ZXY-1防水卷材真空吸水儀 釉磚真空吸水儀
一、用 途： 本儀器根據中華人民共和國國家標準（瀝青防水卷材試驗方法）（GB328.4-89）而研制的，用來檢測石油瀝青紙?zhí)ビ蜌郑蜌址浪聿奈詫Ｓ玫臋z測設備。同時也可用于各種瓷磚吸水性試驗。
二、技術指標：
1、真空度負壓范圍：0～—(900000+1300)Pa
2、電源電壓：220V 50Hz
3、外形尺寸：580x 495 x 445mm
4、凈重：20kg
三、安裝、調試及試驗操作規程
1、安裝、調試
開箱時注意各種玻璃容器是否破損，真空泵是否注到紅點位置，各接頭連接避免松動，個閥芯應涂真空至，將溫度計及膠塞安裝在儲水瓶上，然后接通電源。
2、試驗準備
A、抽氣系統檢查，(充氣時再開啟注水閥)
儲水瓶倒入少量的清水關閉注水閥，開啟調壓閥及抽水閥，啟動使真空干燥器的真空度達到規定的數量，此時開啟注水瓶內的水抽吸到干燥器中，以此檢查抽氣系統暢通無漏氣。
B、試件處理：(卷材為例，瓷磚參閱國家有關檢測標準測試)時間不封邊，
防水卷材真空吸水儀生產廠家質優 將其表面浮動隔離材料刷除，并準確稱量(W1)
試驗步驟：
A、將試件放于試架上，置入干燥器中，接著關閉水閥，啟動真空泵，當真空度達到80000±1300Pa時，一面開始算時間，一面用調壓閥調節真空壓力表，使其真空度穩定在規定范圍內。
B、10min后，打開注水閥，使儲水瓶中的水注入干燥器中，保持干燥器內水溫為35±2°C，當水面沒過試件上端20mm以上時，關閉注水閥(注水時間控制在1min)后取出試件，迅速用毛巾或過濾紙安帖試件兩面，以吸取水分至無水漬為度，立即稱量(W2)。
C、吸水率：H真(%)按下式計算H真=W1-W2/W1x100%
