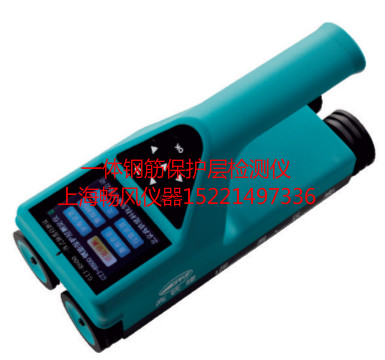

R800 鋼筋保護層測定儀是一種便攜式設備，可用于對現有鋼筋混凝土工程及新建鋼筋混凝土結構施工質量的檢測：確定鋼筋的位置、布筋情況，根據已知直徑檢測混凝土保護層厚度，具有布筋掃描功能。此外，也可對非磁性和非導電介質中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等。該儀器是一種具有自動檢測、數據存儲和輸出功能的智能型無損檢測設備。

產品符合《混凝土結構工程施工質量驗收規范》GB 50204-2002，

對鋼筋保護層測定儀的要求。

產品參數：

1.2 功能和特點

1.2.1 已知直徑下檢測鋼筋的保護層厚度；

1.2.2 未知直徑下估測鋼筋直徑及該直徑下保護層厚度；

1.2.3 檢測混凝土結構中鋼筋的位置及走向；

1.2.4 檢測某一測面（或測線）鋼筋保護層測定儀（一體式）鋼筋位置檢測儀生產廠家規格質優下鋼筋的保護層厚度，并顯示網格（或剖面）圖象；

1.2.5 儀器自校正功能；

1.2.6 檢測數據的存儲、查看及刪除功能；

1.2.7 存儲卡存儲，數據傳輸更加方便、快捷。

1.3 技術參數

鋼筋直徑設置范圍：φ6mm ~φ50mm

檢測范圍：

小量程 6-90mm

大量程 6-180mm

 小量程  大量程
±1(mm) 6 - 59mm  6 - 59mm
±2(mm) 60 - 69mm  60 - 69mm
±4(mm) 70 - 90mm  70 - 119mm
±6(mm)   120 - 180mm
直徑估測適用范圍 φ6mm~φ32mm
直徑估測最大誤差 ±1 規格
剖面網格 圖形+數字顯示
存儲數量 2000 構件*1000 測點
供電方式 鋰電池

1.4 工作原理

鋼筋儀由主機系統、信號發射系統、信號采集系統以及人機接口四

大部分組成
